智电平台开放接口文档

API鉴权

申请接入

我司向用户开放接口调用，由用户系统内自定义一对openKey和openSecret，

openKey 账号

openSecret 密钥

遵循接口规范调用

鉴权

所有api接口调用，HTTP Header（头）里加参数'Authorization'：

Authorization: ${Authorization}

${Authorization}格式定义为：basic=${basic}&sign=${sign}

其中：

  1. ${basic}=base64(openKey:openSecret)，base64编码。

  2. ${sign}=md5(params)，md5加密，32位大写。

(1) params为请求参数按key的ASCII码自然升序拼接，每个参数都采用key=value形式，参数之间使用'&'作为分隔符，

(2) 若无入参，则传固定数值md5(zhuowen=electric)，即0155FB5B3C1D28EE3D1DC1A52B9ECE1C

(3) 若为url path传参，则没有key，此时将key固定为“param”，即md5(param=${value})

例如:

openKey=zhuowen

openSecret=8a8da85ab1a410141df56612d4c325696

参数部分 eqpNumber=90878888，pathAddr=1，startTime=2018-08，endTime=2020-05

则：

${basic}=base64(zhuowen:8a8da85ab1a410141df56612d4c325696)，即${basic}=emh1b3dlbjo4YThkYTg1YWIxYTQxMDE0MWRmNTY2MTJkNGMzMjU2OTY=

${sign}=md5(endTime=2020-05&eqpNumber=90878888&pathAddr=1&startTime=2018-08)，即${sign}=EE68C10812702FCD054FECC01E879D6F

Header中Authorization完整传参即为：

Authorization: basic=emh1b3dlbjo4YThkYTg1YWIxYTQxMDE0MWRmNTY2MTJkNGMzMjU2OTY=&sign=EE68C10812702FCD054FECC01E879D6F

API列表

查询设备列表

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/list

请求参数

参数名称 参数类型 是否必须 说明

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
list JSON 对象JSON数组，详见对象描述
对象描述
id int 设备id
eqpNumber String 设备号
eqpType String 设备类型，详见附录3.1
eqpModel String 设备型号
softVersion String 软件版本号
hardVersion String 硬件版本号
eqpName String 设备名
eqpStatus String 设备在线状态，0-离线 1-在线
createTime Long 设备创建时间，GMT+8

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/list? HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": [
    {
      "id": 1,
      "eqpNumber": "90878888",
      "eqpType": "2",
      "eqpModel": "ZW1-T485",
      "softVersion": "0.08",
      "hardVersion": "1.00",
      "eqpName": "0032",
      "eqpStatus": "1",
      "createTime": 1603098717
    },
    {
      "id": 2,
      "eqpNumber": "90878889",
      "eqpType": "1",
      "eqpModel": null,
      "softVersion": null,
      "hardVersion": null,
      "eqpName": null,
      "eqpStatus": "0",
      "createTime": 1604395249
    }
  ]
}

添加设备

请求方式：POST

URL: ${OpenAPI}/electric/open/v1/eqp/save

请求参数

Body参数（JSON格式）

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
eqpType String 是 设备类型，详见附录3.1
eqpModel String 否 设备型号
eqpName String 否 设备名称

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述

请求示例

POST ${OpenAPI}/electric/open/v1/eqp/save HTTP/1.1

返回示例

{
  "code": 8001,
  "msg": "already exists",
  "data": null
}

删除设备

请求方式：DELETE

URL: ${OpenAPI}/electric/open/v1/eqp/delete/{eqpNumber}

请求参数

PATH参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述

请求示例

DELETE ${OpenAPI}/electric/open/v1/eqp/delete/90878888 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": null
}

查询线路列表

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/path/list

请求参数

URL参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
list JSON 对象JSON数组，详见对象描述
对象描述
id int 设备id
eqpNumber String 设备号
pathAddr int 线路地址
pathStatus String 线路状态 open-合闸 close-分闸
pathType String 线路类型 220-单相 380-三相
pathModel String 线路型号
switchMode String 开关模式 0-正常 1-远程锁控
isTotal String 是否总路 0-否 1-是
isLeak String 是否支持漏保 0-否 1-是
pathName String 线路名称
createTime Long 设备创建时间，GMT+8

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/path/list? HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": [
    {
      "id": 1,
      "eqpNumber": "90878888",
      "pathAddr": 1,
      "pathStatus": "close",
      "pathType": "220",
      "pathModel": "ZWB1-16/1P",
      "switchMode": "0",
      "isTotal": "0",
      "isLeak": "1",
      "pathName": "线路1",
      "createTime": "2020-12-12 12:12:12"
    },
    {
      "id": 2,
      "eqpNumber": "90878888",
      "pathAddr": 2,
      "pathStatus": "open",
      "pathType": "380",
      "pathModel": "ZWB1LE-80/3P",
      "switchMode": "0",
      "isTotal": "1",
      "isLeak": "1",
      "pathName": "线路2",
      "createTime": "2020-12-12 12:12:12"
    }
  ]
}

添加线路

请求方式：POST

URL: ${OpenAPI}/electric/open/v1/eqp/path/save

请求参数

Body传参JSON格式数据

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
pathAddr int 是 线路地址， 1,2,3...依次排列
isLeak String 是 是否支持漏保
isTotal String 是 是否总路
pathModel String 否 线路型号
pathName String 否 线路名称

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述

请求示例

POST ${OpenAPI}/electric/open/v1/eqp/path/save HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": null
}

删除线路

请求方式：DELETE

URL: ${OpenAPI}/electric/open/v1/eqp/path/delete

请求参数

Body参数（JSON格式）

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
pathAddr int 是 线路地址

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述

请求示例

DELETE ${OpenAPI}/electric/open/v1/eqp/delete/90878888 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": null
}

查询线路实时数据

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/path/realtime

请求参数

URL参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
pathAddr String 是 线路地址

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
pathAddr int 线路地址
pathStatus String 线路分合闸状态，open-合闸 close-分闸
pathType String 线路类型，220-单相 380-三相
softVersion String 软件版本号
hardVersion String 硬件版本号
单相数据描述
g_A String 开关电流，单位A，精度0.01
g_T String 开关温度，单位：摄氏度，精度：0.1
g_V String 开关电压（入线），单位：V, 精度：0.1
g_P String 开关有功功率，单位：W
g_VAR String 开关无功功率，单位：var
g_LA String 开关漏电流，单位：mA, 精度：0.01
g_PF String 功率因数
g_F String 频率（入线），单位：Hz
g_E String 电量，单位：kW·h
三相开关数据
g_A String 开关电流，单位：A, 精度：0.01
g_T String 开关温度，单位：摄氏度，精度：0.1
g_V String 开关电压，单位：V, 精度：0.1
g_P String 开关有功功率，单位：W
g_VAR String 开关无功功率，单位：var
g_LA String 开关漏电流，单位：mA, 精度：0.01
g_PF String 功率因数
g_F String 频率，单位：Hz
g_E String 电量，单位：kW·h
a_A String A相电流，单位：A, 精度：0.01
a_T String A相温度，单位：摄氏度，精度：0.1
a_V String A相电压，单位：V, 精度：0.1
a_P String A相有功功率，单位：W
b_A String B相电流，单位：A, 精度：0.01
b_T String B相温度，单位：摄氏度，精度：0.1
b_V String B相电压，单位：V, 精度：0.1
b_P String B相有功功率，单位：W
c_A String C相电流，单位：A, 精度：0.01
c_T String C相温度，单位：摄氏度，精度：0.1
c_V String C相电压，单位：V, 精度：0.1
c_P String C相有功功率，单位：W

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/path/realtime?eqpNumber=90878888&pathAddr=1 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": {
    "pathAddr": 1,
    "pathStatus": "close",
    "pathType": "380",
    "softVersion": "0.02",
    "hardVersion": "0.01",
    "g_A": "0.00",
    "g_T": "26.8",
    "g_P": "0",
    "g_V": "0.01",
    "a_T": "26.8",
    "a_A": "0.00",
    "b_A": "0.00",
    "a_P": "0",
    "c_P": "0",
    "a_V": "0.01",
    "b_V": "0.01",
    "c_T": "23.7",
    "c_V": "0.01",
    "b_P": "0",
    "c_A": "0.00",
    "b_T": "24.2",
    "g_VAR": "0",
    "g_LA": "0.00",
    "g_PF": "655.35",
    "g_E": "0.0",
    "g_F": "0.0"
  }
}

查询使能设置信息

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/path/alarm/settings

请求参数

URL参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
pathAddr String 是 线路地址
type String 否 类型，1-报警 2-预警，默认为1

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
T_P_V String 过功使能值
T_P_E String 过功使能开启状态， Y-开启 N-关闭
T_C_V String 过流使能值
T_C_E String 过流使能开启状态， Y-开启 N-关闭
T_T_V String 过温使能值
T_T_E String 过温使能开启状态， Y-开启 N-关闭
T_LC_V String 漏电使能值
T_LC_E String 漏电使能开启状态， Y-开启 N-关闭
T_V_V String 过压使能值
T_V_E String 过压使能开启状态， Y-开启 N-关闭
L_V_V String 欠压使能值
L_V_E String 欠压使能开启状态， Y-开启 N-关闭

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/path/alarm/settings?eqpNumber=90878888&pathAddr=1&type=2 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": {
    "T_P_V": "15900",
    "L_V_V": "190",
    "L_V_E": "N",
    "T_T_E": "Y",
    "T_C_V": "66",
    "T_C_E": "Y",
    "T_P_E": "Y",
    "T_LC_V": "30",
    "T_T_V": "70",
    "T_LC_E": "N",
    "T_V_E": "Y",
    "T_V_V": "250"
  }
}

查询报警列表

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/alarm/list

请求参数

URL参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
pathAddr String 是 线路地址
startTime String 否 查询开始时间，格式为yyyy-MM-dd HH:mm:ss
endTime String 否 查询结束时间，格式为yyyy-MM-dd HH:mm:ss
current String 否 分页参数，当前页，默认为1
size String 否 分页参数，每页大小，默认为10
type String 否 类型，1-报警 2-预警

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
total int 总数
size int 每页大小
totalPage int 总页数
current int 当前页
list JSON 对象JSON数组，详见对象描述
对象描述
id int 记录id
eqpNumber String 设备号
pathAddr int 线路地址
alarmTime String 报警发生时间，格式yyyy-MM-dd HH:mm:ss
alarmTimeDay String 报警发生日期，格式yyyy-MM-dd
alarmTimeHour String 报警所属小时，24小时制
type String 类型，1-报警 2-预警
alarmType String 报警类型，详见附录3.3
alarmTypeName String 报警类型名称
pathType String 线路类型， 220-单相 380-三相

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/alarm/list?eqpNumber=90878888&pathAddr=3&type=2&startTime=2020-09-02 13:28:43&endTime=2020-11-02 13:28:43¤t=1&size=4 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": {
    "total": 12,
    "size": 4,
    "totalPage": 3,
    "current": 1,
    "list": [
      {
        "id": 1,
        "eqpNumber": "90878888",
        "pathAddr": 3,
        "alarmTime": "2020-10-29 13:46:36",
        "alarmTimeDay": "2020-10-29",
        "alarmTimeHour": "13",
        "type": "2",
        "alarmType": "10",
        "alarmTypeName": "过压预警",
        "pathType": "220"
      },
      {
        "id": 2,
        "eqpNumber": "90878888",
        "pathAddr": 3,
        "alarmTime": "2020-10-29 13:46:36",
        "alarmTimeDay": "2020-10-29",
        "alarmTimeHour": "13",
        "type": "1",
        "alarmType": "9",
        "alarmTypeName": "过压报警",
        "pathType": "220"
      },
      {
        "id": 3,
        "eqpNumber": "90878888",
        "pathAddr": 3,
        "alarmTime": "2020-10-29 13:46:36",
        "alarmTimeDay": "2020-10-29",
        "alarmTimeHour": "13",
        "type": "2",
        "alarmType": "8",
        "alarmTypeName": "过流预警",
        "pathType": "220"
      },
      {
        "id": 4,
        "eqpNumber": "90878888",
        "pathAddr": 3,
        "alarmTime": "2020-10-29 13:46:36",
        "alarmTimeDay": "2020-10-29",
        "alarmTimeHour": "13",
        "type": "1",
        "alarmType": "7",
        "alarmTypeName": "过流报警",
        "pathType": "220"
      }
    ]
  }
}

查询设备日用电量

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/energy/day

请求参数

URL参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
day String 是 查询日期，格式yyyy-MM-dd

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
list JSON 对象JSON数组，详见对象描述
对象描述
key String 此处为线路地址
value String 此处为电量值

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/energy/day?eqpNumber=90878888&day=2020-10-22 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": [
    {
      "key": "1",
      "value": "0.0"
    },
    {
      "key": "2",
      "value": "0.0"
    },
    {
      "key": "3",
      "value": "0.0"
    }
  ]
}

查询设备小时用电量

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/energy/hour

请求参数

URL参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
day String 是 查询日期，格式yyyy-MM-dd
hour String 是 小时，24小时制

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
list JSON 对象JSON数组，详见对象描述
对象描述
key String 此处为线路地址
value String 此处为电量值

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/energy/hour?eqpNumber=90878888&day=2020-10-22&hour=12 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": [
    {
      "key": "1",
      "value": "0.0"
    },
    {
      "key": "2",
      "value": "0.0"
    },
    {
      "key": "3",
      "value": "0.0"
    }
  ]
}

查询设备日最大温度

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/temperature/day

请求参数

URL参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
day String 是 查询日期，格式yyyy-MM-dd

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
list JSON 对象JSON数组，详见对象描述
对象描述
key String 此处为线路地址
value String 此处为温度值

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/temperature/day?eqpNumber=90878888&day=2020-10-22 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": [
    {
      "key": "1",
      "value": "0.0"
    },
    {
      "key": "2",
      "value": "0.0"
    },
    {
      "key": "3",
      "value": "0.0"
    }
  ]
}

查询设备小时最大温度

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/temperature/hour

请求参数

URL参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
day String 是 查询日期，格式yyyy-MM-dd
hour String 是 小时，24小时制

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
list JSON 对象JSON数组，详见对象描述
对象描述
key String 此处为线路地址
value String 此处为温度值

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/temperature/hour?eqpNumber=90878888&day=2020-10-22&hour=12 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": [
    {
      "key": "1",
      "value": "0.0"
    },
    {
      "key": "2",
      "value": "0.0"
    },
    {
      "key": "3",
      "value": "0.0"
    }
  ]
}

查询设备日平均电压

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/voltage/day

请求参数

URL参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
day String 是 查询日期，格式yyyy-MM-dd

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
list JSON 对象JSON数组，详见对象描述
对象描述
key String 此处为线路地址
value String 此处为电压值

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/voltage/day?eqpNumber=90878888&day=2020-10-22 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": [
    {
      "key": "1",
      "value": "0.0"
    },
    {
      "key": "2",
      "value": "0.0"
    },
    {
      "key": "3",
      "value": "0.0"
    }
  ]
}

查询设备小时平均电压

请求方式：GET

URL: ${OpenAPI}/electric/open/v1/eqp/voltage/hour

请求参数

URL参数

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
day String 是 查询日期，格式yyyy-MM-dd
hour String 是 小时，24小时制

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 数据对象，详见data描述
data描述
list JSON 对象JSON数组，详见对象描述
对象描述
key String 此处为线路地址
value String 此处为电压值

请求示例

GET ${OpenAPI}/electric/open/v1/eqp/voltage/hour?eqpNumber=90878888&day=2020-10-22&hour=12 HTTP/1.1

返回示例

{
  "code": 0,
  "msg": "success",
  "data": [
    {
      "key": "1",
      "value": "0.0"
    },
    {
      "key": "2",
      "value": "0.0"
    },
    {
      "key": "3",
      "value": "0.0"
    }
  ]
}

控制指令接口

说明：控制指令由远程服务下发设备执行，不保证一致性

请求方式：POST

URL: ${OpenAPI}/electric/open/v1/eqp/cmd

请求参数

Body参数（JSON格式）

参数名称 参数类型 是否必须 说明
eqpNumber String 是 设备号
pathAddr String 是 线路地址
cmd String 是 控制指令类型，详见附录3.2
控制参数 见下文控制参数
控制指令 参数名称 参数类型 说明
分合闸
eqpNumber String 设备号
pathAddr int 线路地址
operation String 操作 open-合闸 close-分闸
手动漏保自检
eqpNumber String 设备号
pathAddr int 线路地址
报警使能设置（未保证执行成功率，建议其他key每次只传一个）
T_P_E String 过功报警使能开启， Y-开启 N-关闭
T_C_E String 过流报警使能开启， Y-开启 N-关闭
T_LC_E String 漏电报警使能开启， Y-开启 N-关闭
T_T_E String 过温报警使能开启， Y-开启 N-关闭
T_V_E String 过压报警使能开启， Y-开启 N-关闭
L_V_E String 欠压报警使能开启， Y-开启 N-关闭
T_P_V String 过功报警使能值
T_C_V String 过流报警使能值
T_T_V String 过温报警使能值
T_V_V String 过压报警使能值
L_V_V String 欠压报警使能值
预警使能设置（未保证执行成功率，建议其他key每次只传一个）
T_P_E String 过功预警使能开启， Y-开启 N-关闭
T_C_E String 过流预警使能开启， Y-开启 N-关闭
T_LC_E String 漏电预警使能开启， Y-开启 N-关闭
T_T_E String 过温预警使能开启， Y-开启 N-关闭
T_V_E String 过压预警使能开启， Y-开启 N-关闭
L_V_E String 欠压预警使能开启， Y-开启 N-关闭
T_P_V String 过功预警使能值
T_C_V String 过流预警使能值
T_T_V String 过温预警使能值
T_V_V String 过压预警使能值
L_V_V String 欠压预警使能值

返回值（JSON格式数据）

参数名称 参数类型 说明
code int 错误码，0表示成功，详见附录3.4
msg String 错误消息描述，“success”表示成功
data String 此处为空字符串

请求示例

{
  "eqpType": "4",
  "operation": "close",
  "eqpNumber": "1515acds",
  "pathAddr": "1"
}

返回示例

{
  "code": 0,
  "msg": "success",
  "data": ""
}

附录

设备类型

类型 说明
1 NB-IoT通讯主机
2 RS485通讯主机
3 蓝牙通讯主机
4 以太网通讯主机
5 WiFi通讯主机
6 电力线载波通讯主机
7 4G通讯主机

控制指令类型

类型 说明
SET-OC 线路分合闸
SET-LEAK 手动漏保自检
SET-ALARM 报警使能设置
SET-WARN 预警使能设置

报警类型

类型 说明
0 短路报警
1 漏电报警
2 漏电预警
3 过功报警
4 过功预警
5 过温报警
6 过温预警
7 过流报警
8 过流预警
9 过压报警
10 过压预警
11 欠压报警
12 欠压预警

错误码

状态码(code) 错误提示(msg) 说明
0 success 请求成功
1002 Method not supported 请求方式不支持，请检查接口请求方式
8001 Service unavailable 服务不可用
8002 Auth failed 鉴权失败，请检查鉴权或者签名
8003 Invalid parameters 参数请求无效

通讯电源产品调试说明

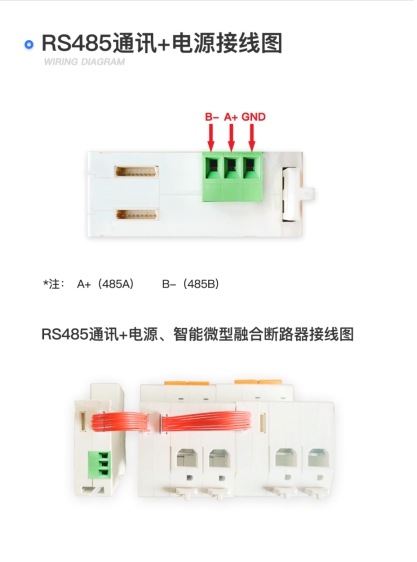

485通讯+电源

1.1操作步骤

（1）首先通讯电源接通AC 220V供电，然后使用USB转485串口工具线将通讯电源与上位机（电脑）连接。

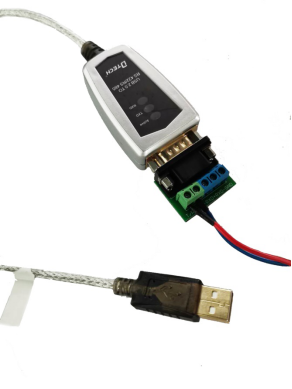

USB转485串口工具线：


连接方法：

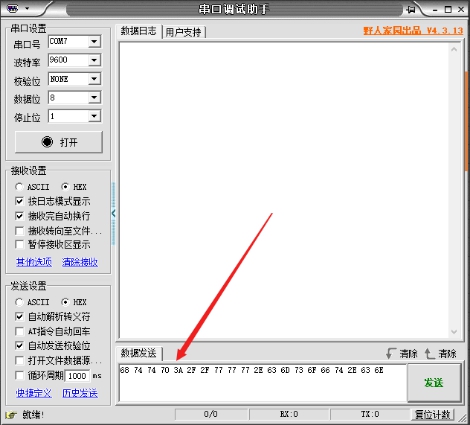

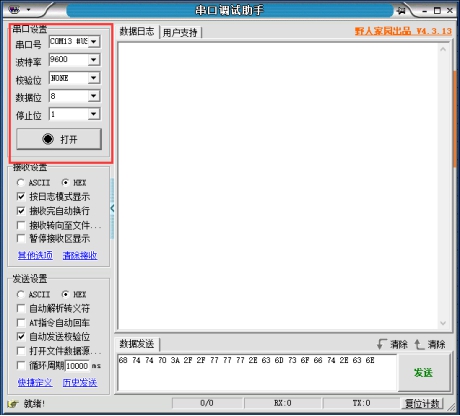

（2）打开串口调试助手（下载地址见附录）， 对外通信RS485(9600-N-8-1)，串口调试助手设置如下图：

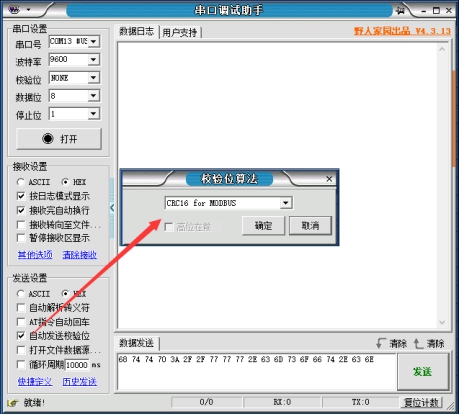

（3）可选中自动发送校验位 , 选择CRC16 for MODBUS。


（4）在此处按照modbus协议指令调试即可（详见卓文科技485通讯协议）。

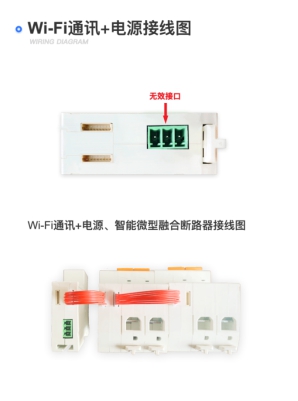

Wi-Fi通讯+电源

1 操作步骤

1.1 连接方式。

（1） WIFI通讯电源采用小型化模组WIFI模块，采用一体化的设计，485接口为预留。通讯电源采用AC 220V供电。



（2）操作步骤

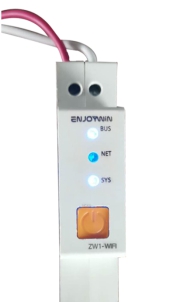

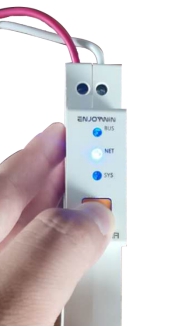

①长按通讯电源橘红色按钮。


②等待SYS灯灭后，松手(大概3-5s)。

③等待BUS灯常亮。

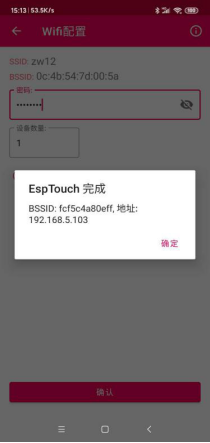

④手机连接到WIFI (2.4GHz) 打开配置app（下载地址见附录）。

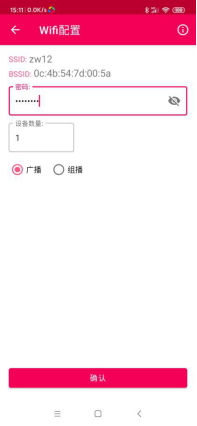

⑤配置app输入当前手机连接的wifi密码， 点确认开始配置，等待配置完成。


⑥等待SYS灯灭后，BUS灯再次亮起后，表示WIFI连接成功。


注意事项：

1、需要给应用定位权限，否则无法使用WiFi配置

2、WiFi配置需使用2.4G频段，5G频段无法配置主机

3、使用WiFi无密码时，不需要输入密码即可设置

4、最多同时配置5台设备

5、主机配置成功后，重启过程中不能断电及使用重启按键

6、ios在配置主机过程中退出WiFi配置界面会自动取消配置

7、配置成功后，需要手动添加设备

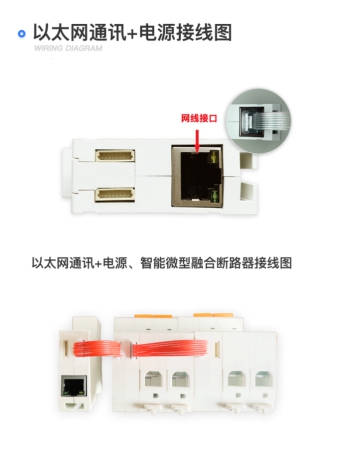

以太网通讯+电源

1 操作步骤

1.1 连接方式

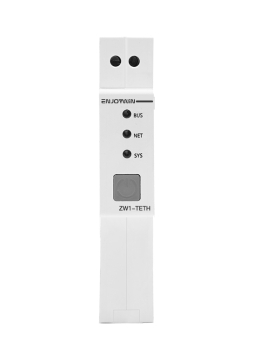

以太网通讯电源采用小型化以太网模组，采用一体化的设计。通讯电源采用AC 220V供电。



1.2 网络配置

①将通讯电源和安装了上位机软件（NetModuleConfig）的电脑处于同一局域网下，或通讯电源与电脑用网线直连。

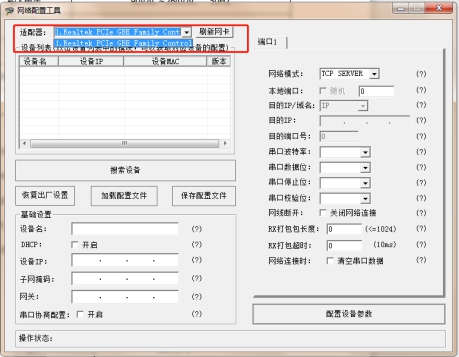

②打开NetModuleConfig。

③选择本机网络适配器。

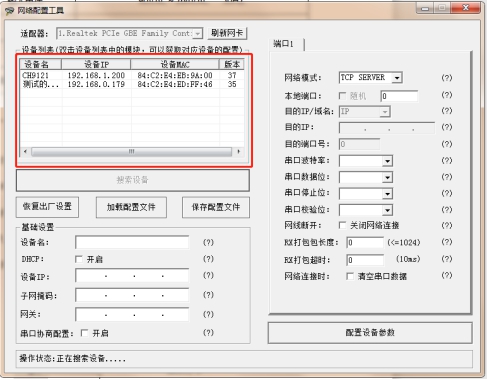

④点击搜索设备。


⑤选中双击要修改的设备。

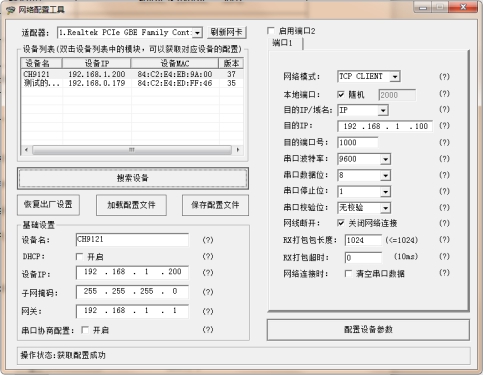

⑥自行修改网络参数。

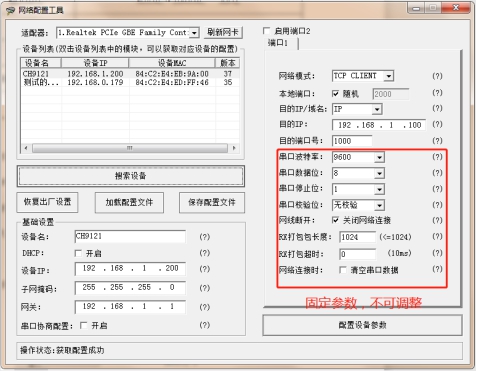

⑦配置设备参数。


⑧操作完成，可利用网络调试助手（见附录）或直接对接协议开始调试。

imgimg四 指示灯说明







1.3功能特点

（1）为整个设备电子端提供电源。

（2）多种通讯方式，向下子设备通讯功能、向上连接云平台，提供传输数据，数据计算分析存储功能。

（3）mcu自带时钟，确保脱网计时精准。

1.4技术参数

输入电压 90VAC～264VAC 50HZ
最大功耗 0.5W
输出电压 12VDC
最大输出电流 0.85A
通讯方式 485、wifi、以太网通讯方式

工具下载

串口调试助手下载地址：http://39.101.220.216:18011/electric/tools/UartAssist.exe

网络调试助手下载地址：http://39.101.220.216:18011/electric/tools/NetAssist.exe

WIFI配置手机app下载地址：http://39.101.220.216:18011/electric/tools/wifisetting_jionwin.apk

以太网配置工具下载地址：http://39.101.220.216:18011/electric/tools/NetModuleConfig.exe

卓文科技-固件升级手册

485主机固件升级

1.说明

适用于485主机（第二代）固件升级

工具：J-Flash V5.00K

2.烧录说明

l 断开强电

l 正确连接设备

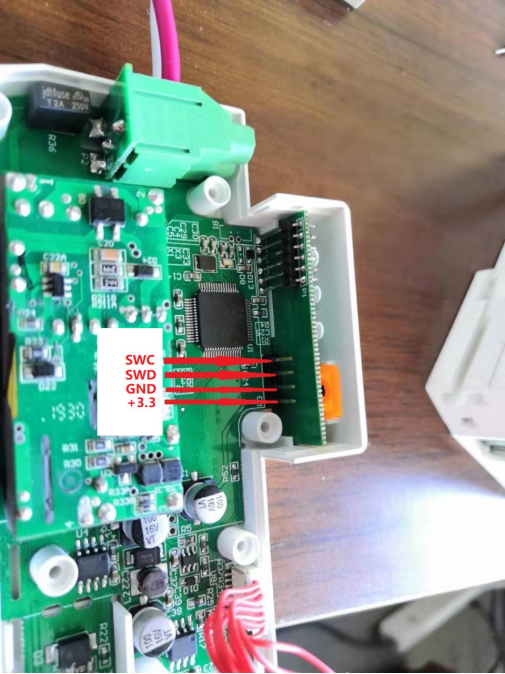

3.接线图


4.烧录步骤

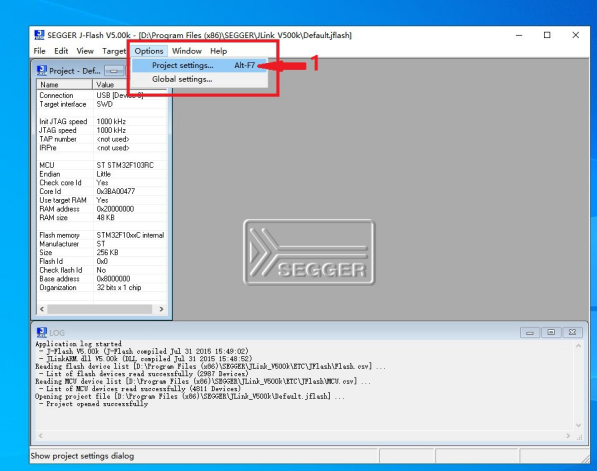

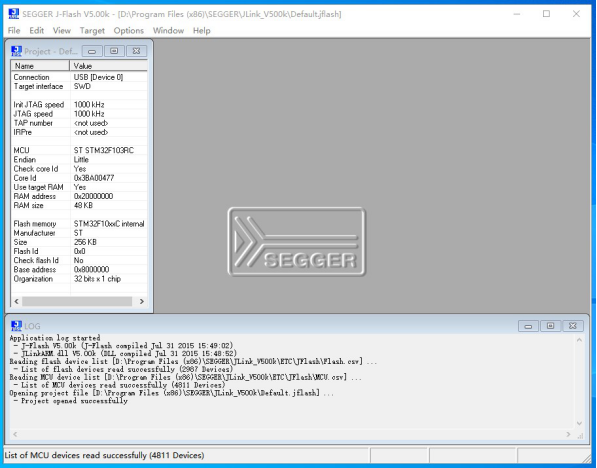

4.1打开J-Flash


4.2设置参数

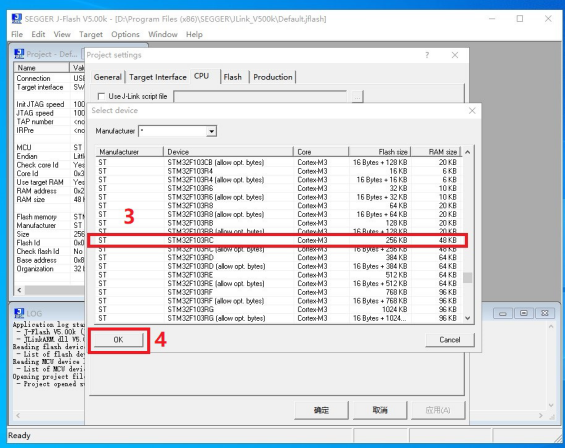

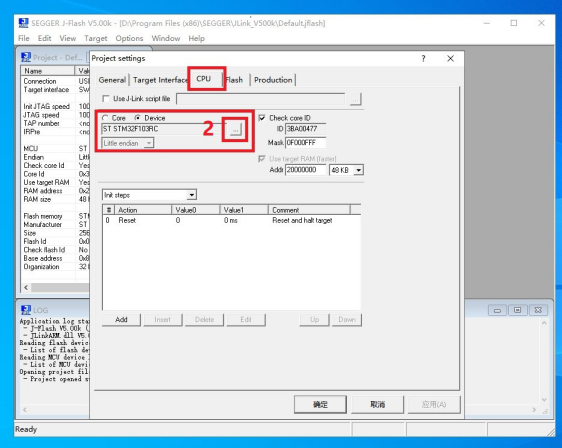

4.2.1选择CPU

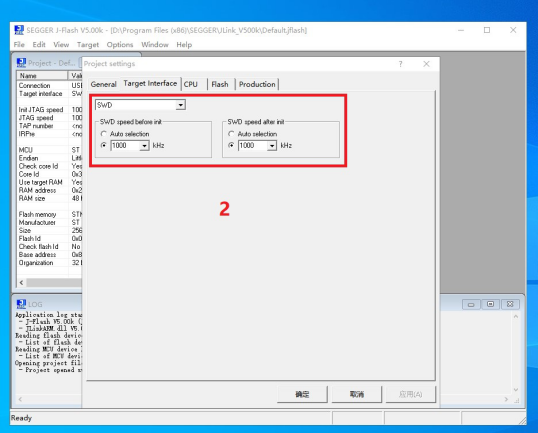

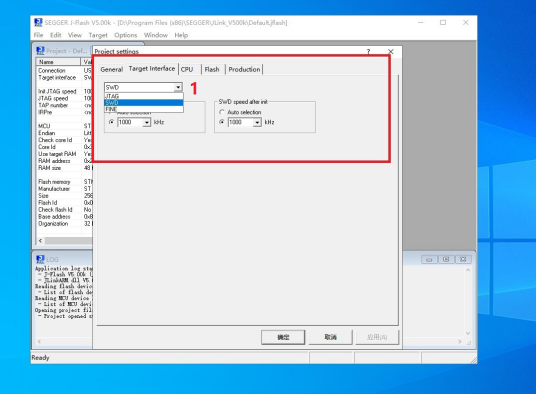

4.2.2选择烧录方式

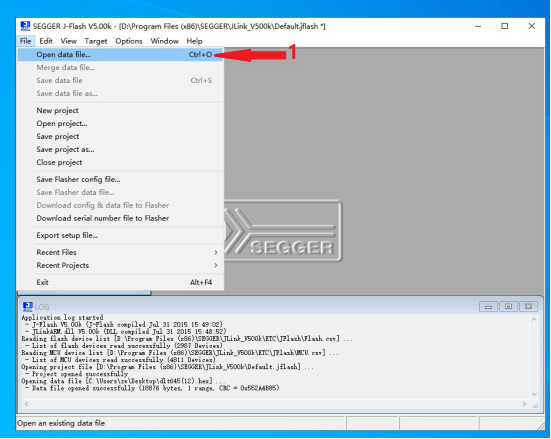

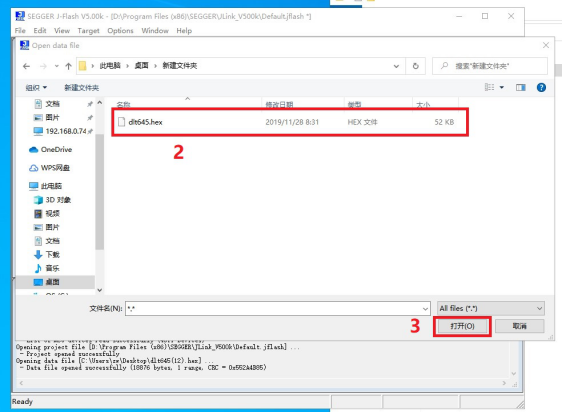

4.3选择固件

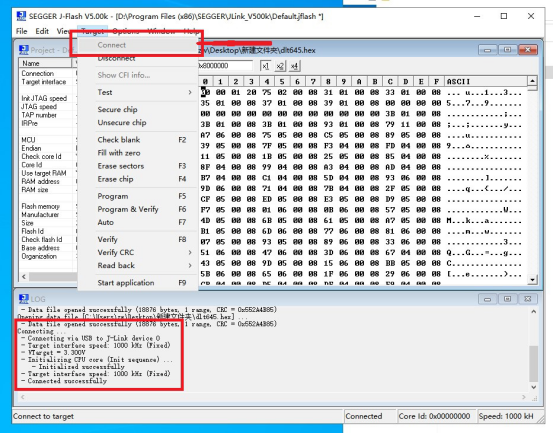

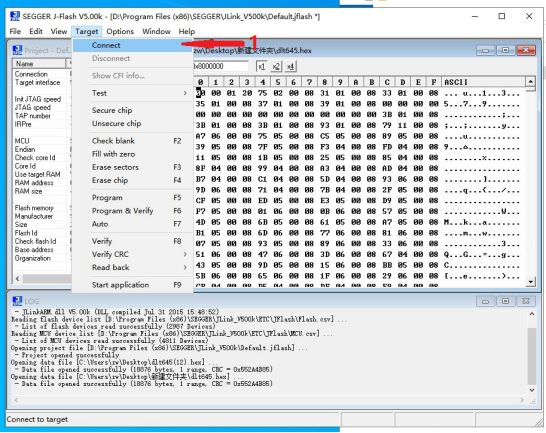

4.4建立连接

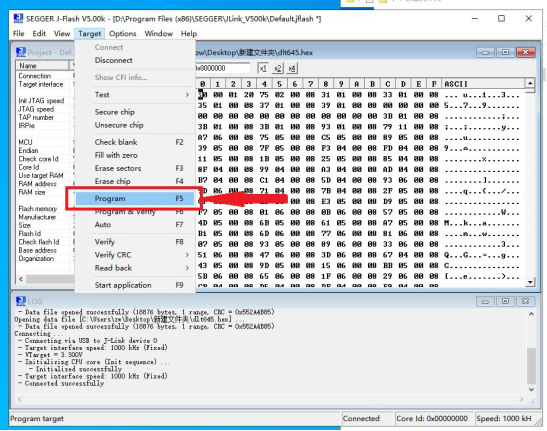

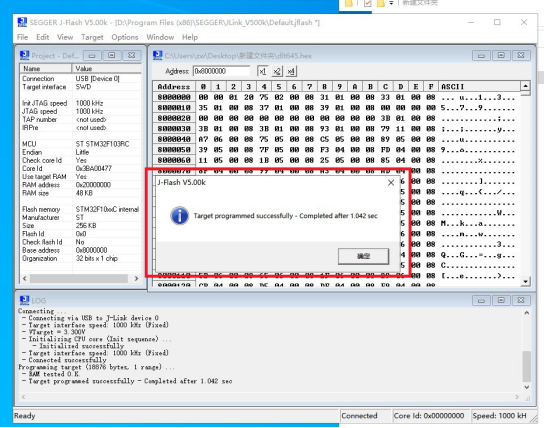

4.5烧录

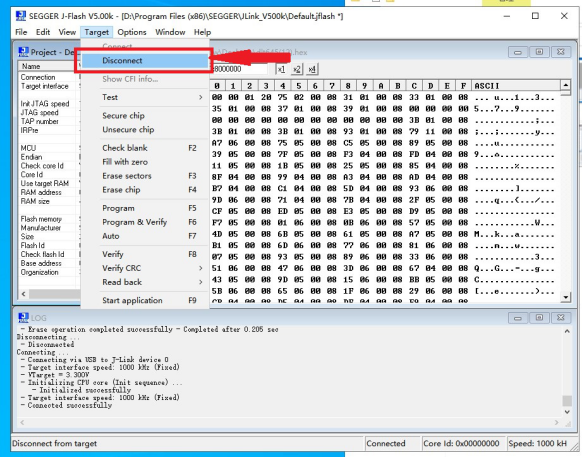

4.6断开连接


单相空开1P2P-固件升级

1.说明

适用于 单项空开-2P

工具：

采用STC官方的“STC ISP 下载软件”；

下载地址：http://www.stcmicro.com/cn/rjxz.html

2.升级说明

l 断开强电

l 接线端子接入左侧

3.接线图

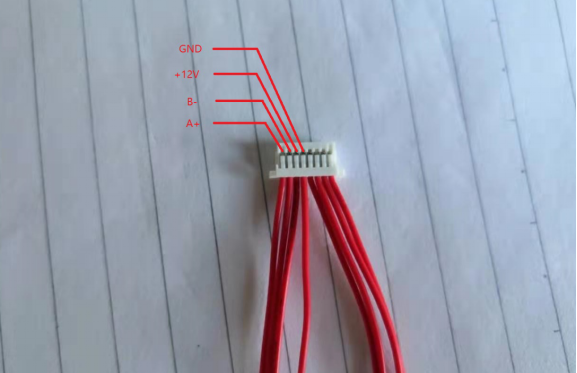

3.1升级线制作


4.升级步骤

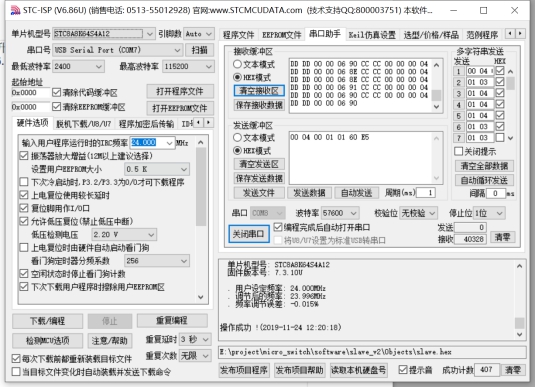

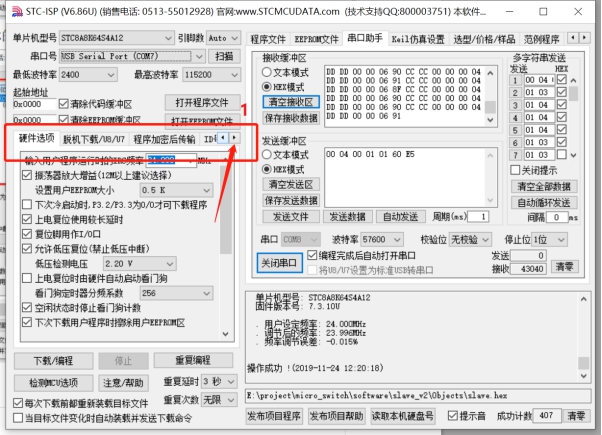

4.1打开STC-ISP

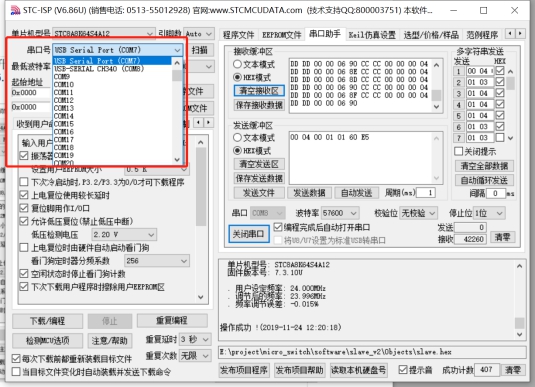

4.2根据实际情况选择串口号

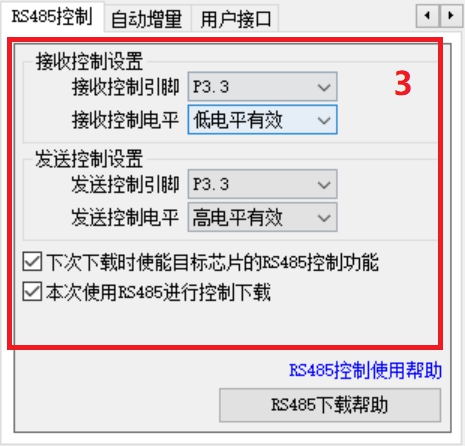

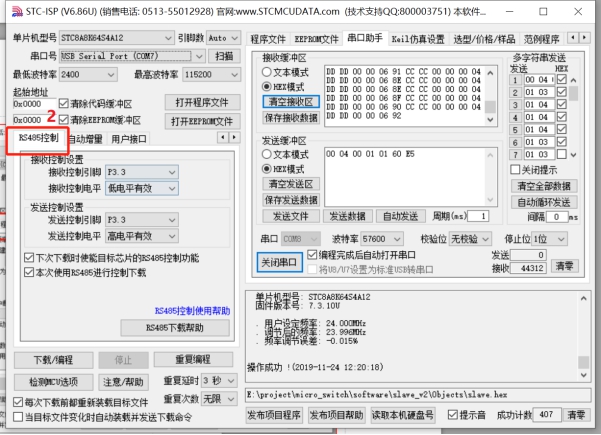

4.3选择RS485控制




4.4点击下载/编程，开始升级

三相空开3P4P-固件升级

1.说明

适用于三相空开通过RS485接口升级固件使用。

工具：SecureCRT

2.升级说明

l 断开强电

l 接入左侧接线端子

3.接线图

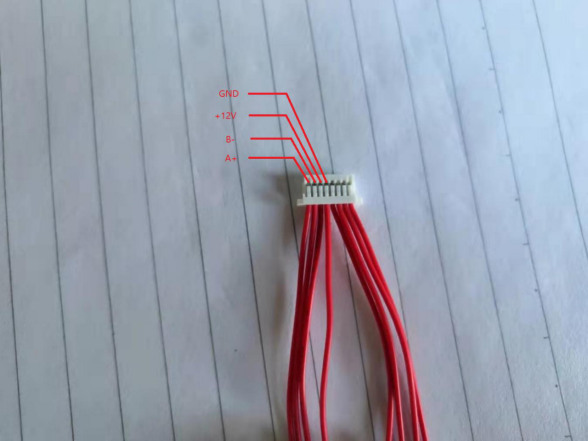

3.1升级线制作


4.操作步骤

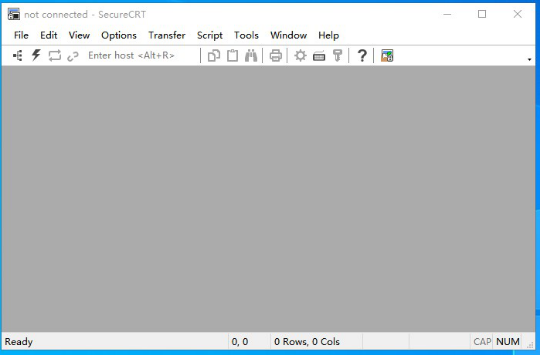

4.1打开 SecureCRT


4.2将LOCK开关拨到LOCK 位置

4.3按住RESERT 按钮，上电

4.4打开串口

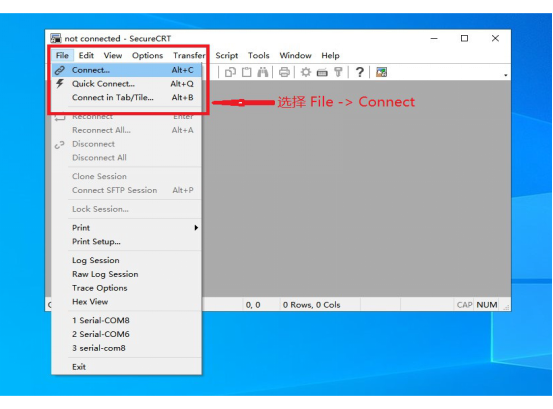

4.4.1选择 File -> Connect

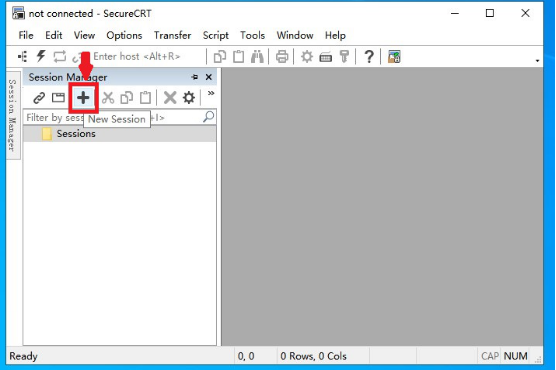

4.4.2新建 Session

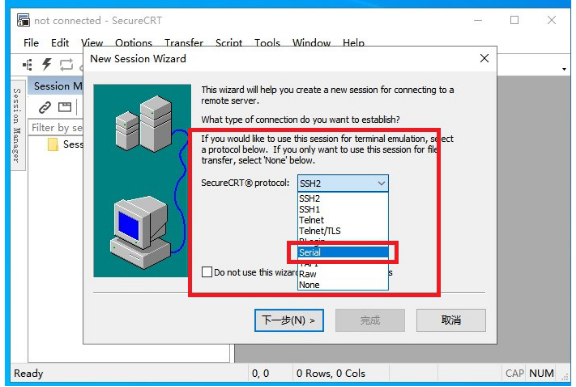

4.4.3选择串口，Serial

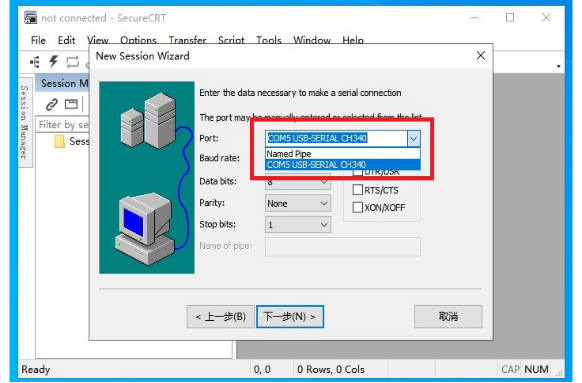

4.4.4根据实际情况，选择串口号

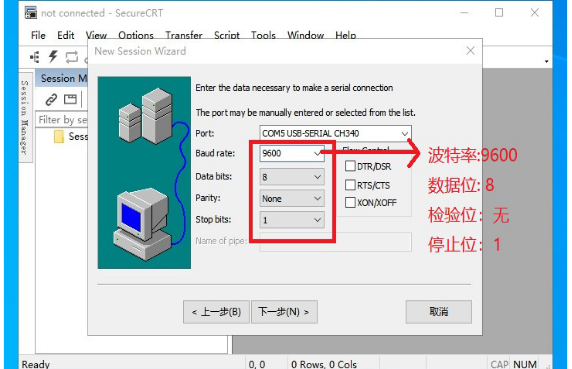

4.4.5设置串口参数

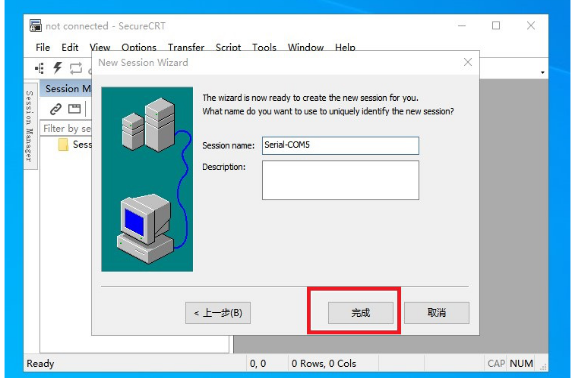

4.4.6完成串口信息配置

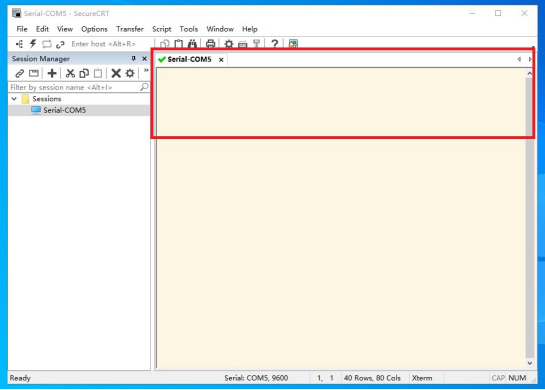

4.4.7打开串口


4.5升级固件

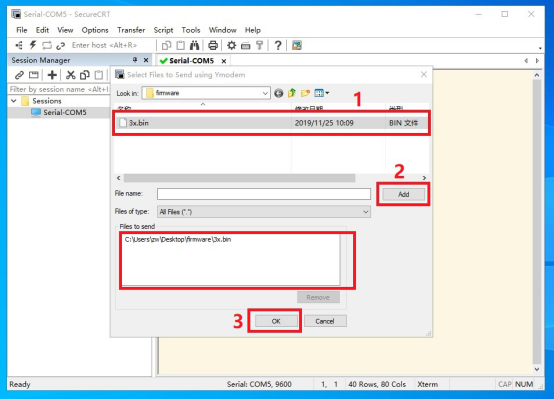

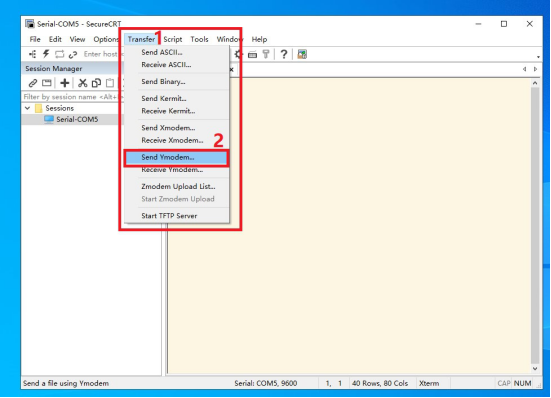

4.5.1Transfer -> Send Ymodem


4.5.2选则固件，后缀为：.bin


4.5.3等待升级完成,关闭串口

产品安装接线图解
