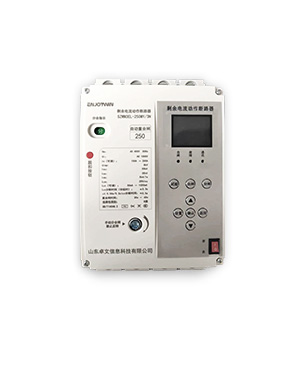

智能塑壳断路器

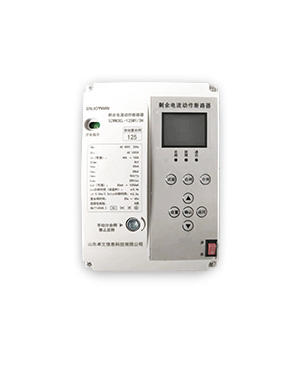

SZWM3EL-125MY/3N

SZWM3EL-250MY/3N

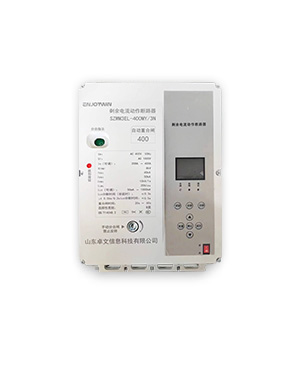

SZWM3EL-400MY/3N

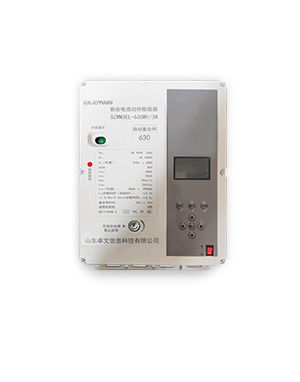

SZWM3EL-630MY/3N

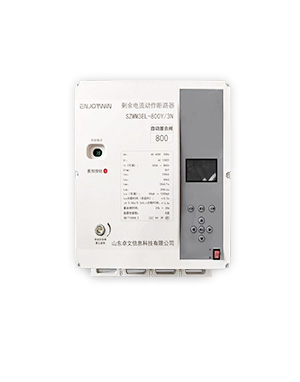

SZWM3EL-800Y/3N

  • 产品概述

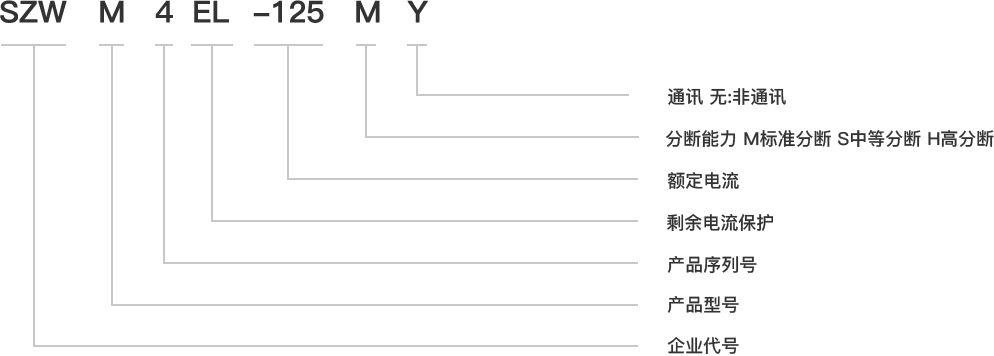

  • 参数型号

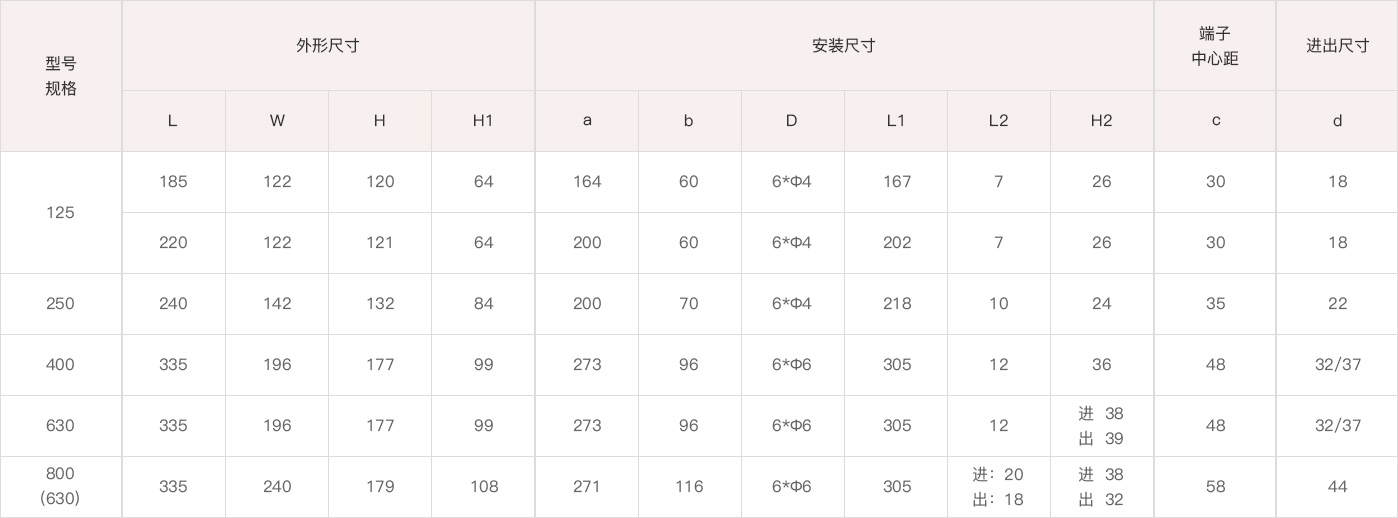

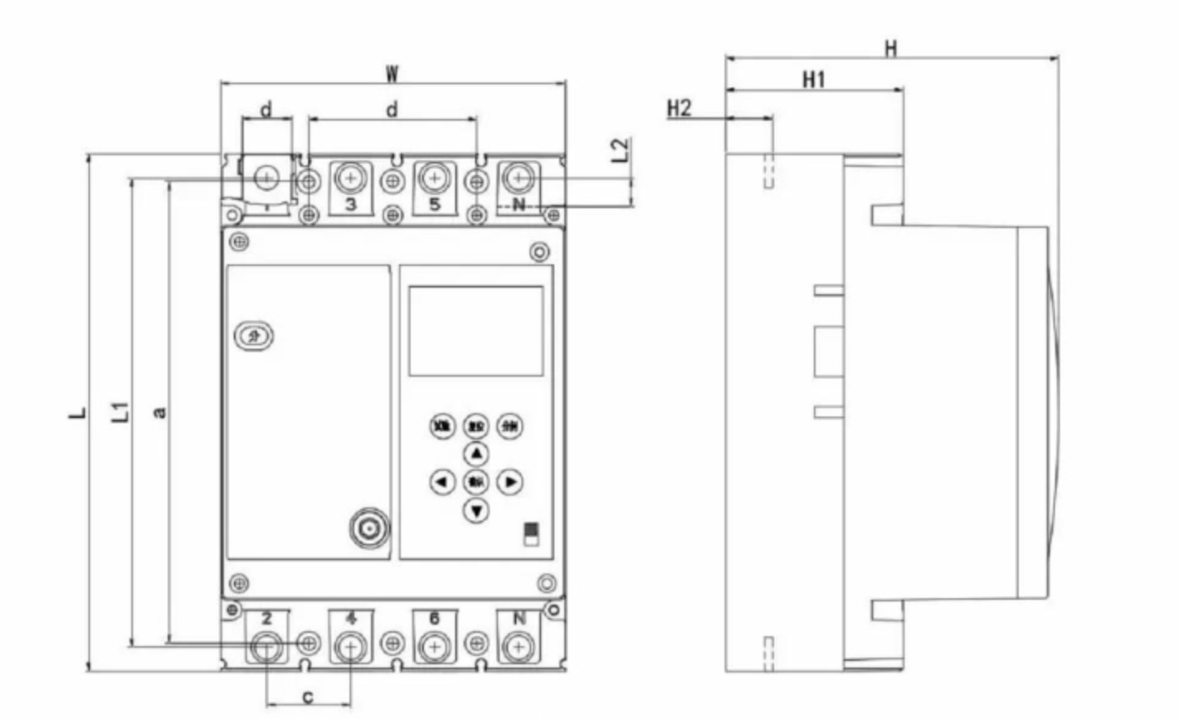

  • 尺寸图

适用范围

SZWM3EL塑壳断路器适用于三相四线中性点直接接地的低压电网,对线路或用电设备的接地故障,过电流、短路、缺相及过压等进行保护。也可防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故,以及用来对人身触电危险提供间接接触保护。

工作环境

  • 环境温度-5℃~40℃
  • 相对空气湿度最湿月的月平均最低温度不超过25℃时,该月的平均最大相对湿度不超过90℃,并考虑到因温度变化发生在产品表明的凝露
  • 海拔不超过2000米
  • 污染等级3级
  • 安装类别Ⅲ
  • 安装场所的外磁场在任何方向不超过地磁场的5倍。

功能特性

(1) 短路保护功能

短路保护就是短路瞬时跳闸。要注意在负荷变化后及时调整保护的整定值,防止整定值过小频繁跳闸影响供电质量,或整定值过大使线路和设备得不到有效保护。

(2) 过载延时保护功能

过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险,保护装置能在一定时间内切断电源。过载有个热量积累的过程,保护动作不需要过于迅速。对于短时过电流,保护不应该动作。

(3) 隔离功能

隔离功能就是要求断路器断开后的泄漏电流不致对人身和设备产生危害。多次短路跳闸后开关性能下降,泄漏电流会增大。对人体而言30mA以下为安全漏电电流,而在恶劣的环境中,超过300mA的泄漏电流持续2小时以上,就可能使绝缘损坏发生相地短路进而引发火灾。

(4) 漏电保护功能

漏电器有热磁式和电子式两种,相比而言电子式漏电器具有体积小、精度高、灵敏度高的优点,但其抗干扰能力较差。目前电子式漏电保护器占据主流,当漏电电流达到整定值时,执行电路接收零序电流互感器二次侧的感应电压信号,驱动转换触点输出漏电保护信号,使脱扣器动作切断电源。

(5) 数据采集功能

智慧塑壳断路器使用电管理更加智能化可以实时采集数据(如电压、电流、漏电流、有功功率、无功功率、功率因数、温度、电量等各种用电信息)。

(6) 通讯功能

按规定的通讯协议,可实现遥测、遥控、遥调、遥信四遥功能。

剩余电流保护功能

定档工作方式

漏电电流报警值大于等于0.6 I△n 动作时间

动作时间

剩余电流
I△n
2I△n
5~10I△n
最大断开时间
0.2s
0.1s
0.04s
极限不驱动时间
——
>0.06s
——

自动跟踪方式

自动跟踪换挡条件∶下调档位∶小于0.51An,且持续2分钟上调档位∶大于0.51An,且持续1分钟。在自动跟踪工作方式下,上电初始工作在剩余电流档位最高档。当满足换挡“下调”条件时,即实际剥余电流小于下一档位值的0.5倍且持续2分钟,则档位自动调整到下一档。如本档位满足档位“上调”条件时,即实际剩余电流大于本档档位值的0.5倍且持续1分钟,则档位会上调到上一档。在某一档位下(除最高档外),当剩余电流大于0.75I△n,开关延时后动作分闸,重合闸后剩余电流档位上调到上一档位。

重合闸/闭锁(锁定)

漏电重合闸功能开启:漏电动作时间设置在0.5s档位(默认开启)

漏电重合闸时间:20s-60s。

闭锁时间:5s,即当重合闸后5s内再次发生漏电故障,则在延时跳闸后控制器进入闭锁状态,不再重合闸。

通讯功能

通讯参数

通讯接口方式
通讯协议
通讯地址
通讯速率
隔离半双工RS-485
Modbus-RTU
1——255
9.6k

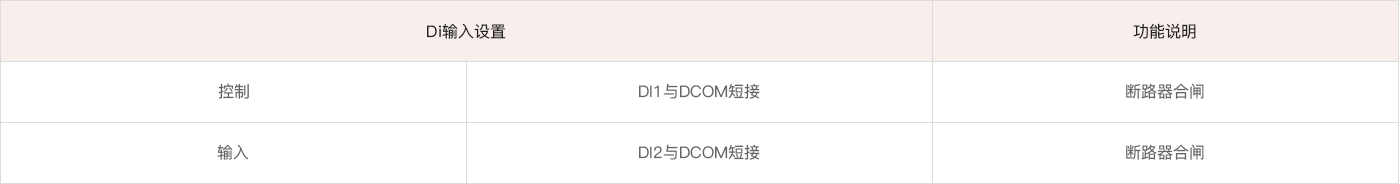

Di1输入可以作为普通控制输入,也可以设置为报警或故障的输入或其他逻辑状态的输入,功能可编程。

使用与操作说明

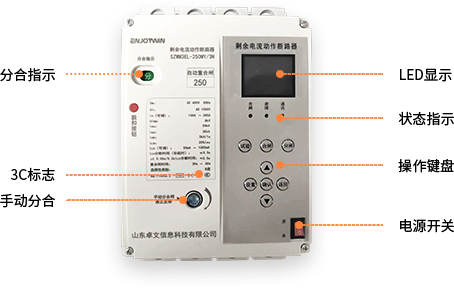

状态指示灯含义

1、“合闸”灯:断路器合闸后,“合闸”灯亮

2、“故障”灯:当出现欠压、缺相、过压、电流报警时,灯闪烁;当出现次压、缺相、达压、电流故障时,灯恒亮

3、“通讯”灯:通讯时,通讯灯闪烁

按键说明

1、“分闸”键:按此键断路器进入分闸

2、“合闸”键:按此键断路器自动合闸

3、“返回”键:按此键退出设置参数状态,进入正常检测运行状态;清除故障状态

4、“设置”键:断路器分闸或合闸状态时,按此键进入设置参数或査询参数

5、“上”、“下”键:可以选择菜单中所需要的选项;增减设置参数

6、“确认”键:参数设置完成后,按此键保存设置参数

7、“试验”键:按此键模拟漏电故障

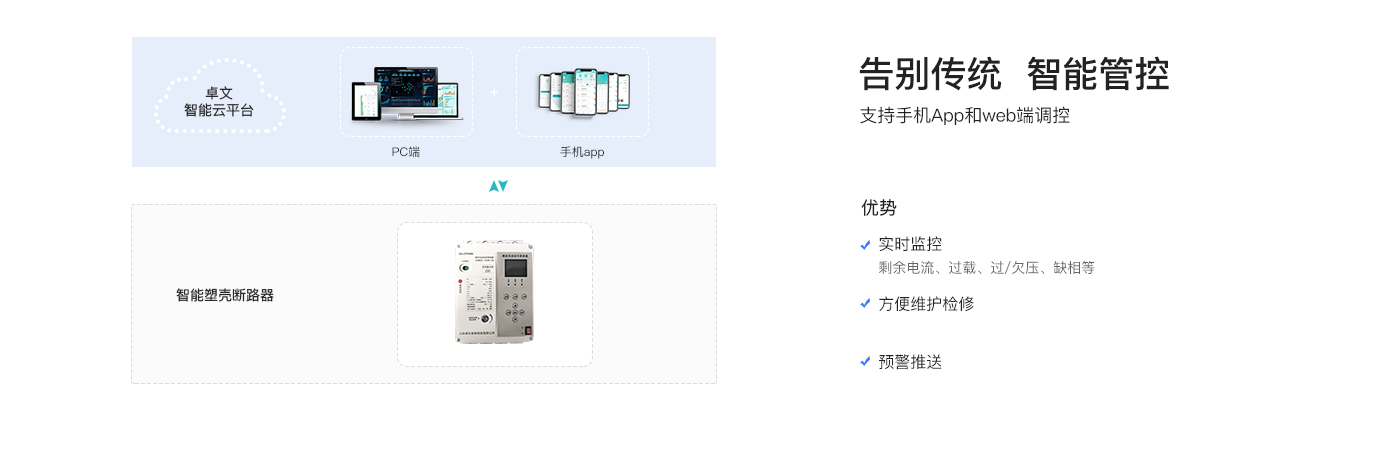

电卫士App
实时监测 多角度智能监测多项电气安全隐患,查看用电数据
远程控制 立即开合闸、定时任务、漏保自检,远程控制
报警推送 精确定位故障点,实时推送报警、预警信息
请使用浏览器扫一扫下载
Android下载
iOS下载
