三相智能监测终端
SZWDW300
- 产品概述
- 参数型号

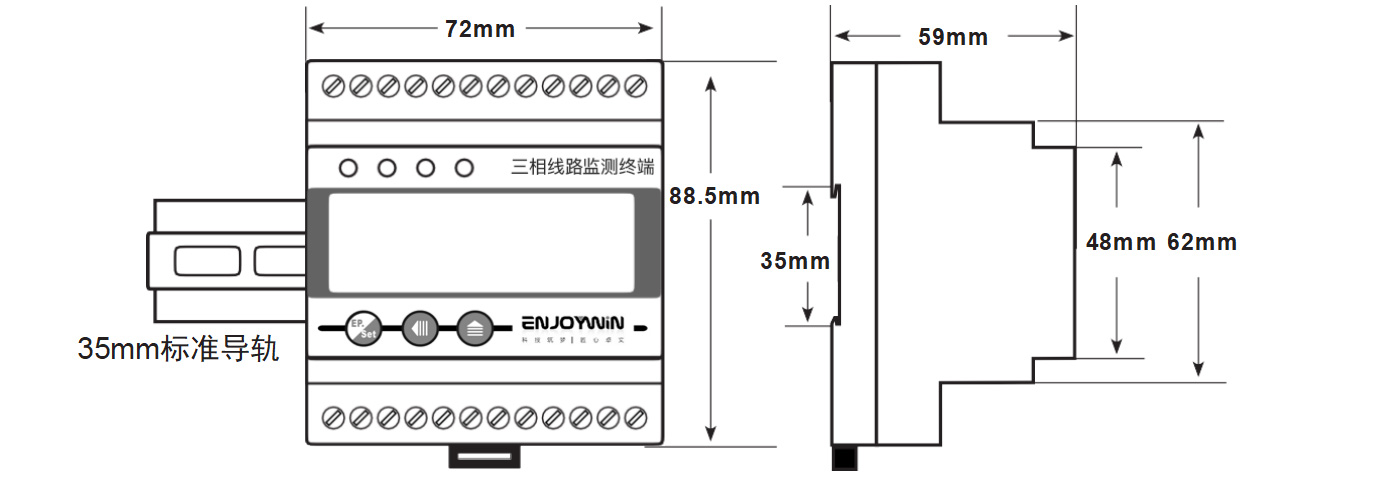

- 尺寸图

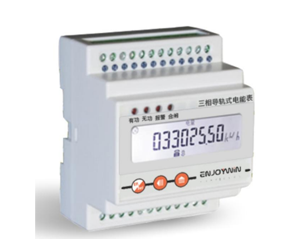

产品概述
SZWDW300导轨式安装三相多功能电力监测终端，专为能效管理系统所设计；便利的导轨安装方式，可直接与空气开关、断路器、接触器一起安装，可作为工厂、学校、医院、商场等具有电力分项管理需求的信号采集单元。可外接电流互感器，PT,CT倍率可设置；也可以接一体式开口互感器或罗氏线圈(Rogowski Coil)，实现免拆线安装，简化安装步骤，节约施工成本，更方便工程安装及系统的构建和实施。可测量三相电网上的电流、电压、有功功率、无功功率、四象限电能等30个电参数。标配RS485通信接口，通过标准的Modbus协议，可与各种组态系统兼容，把前端采集到的电参量实时传送给系统数据中心。
功能介绍
*
可测量三相交流电路中多达30个参数：Ia,Ib,Ic,Ua,Ub,Uc,Uab,Ubc,Uca,F,Pa,Pb,Pc,P,
Qa,Qb,Qc,Q,Sa, Sb,Sc,S, PFa,PFb, PFc,
PF,正反向有功电能，正反向无功电能；
* 液晶显示，8位数字(0.00-99999999 kWh)；
* 电能数据掉电永久保存；
* 输入电流：5A, 20A, 40A, 60A, 100A, 200A, 400A, 600A
(开口式互感器)；800A, 1kA, 2kA, 4kA, 6kA(罗氏线圈)；

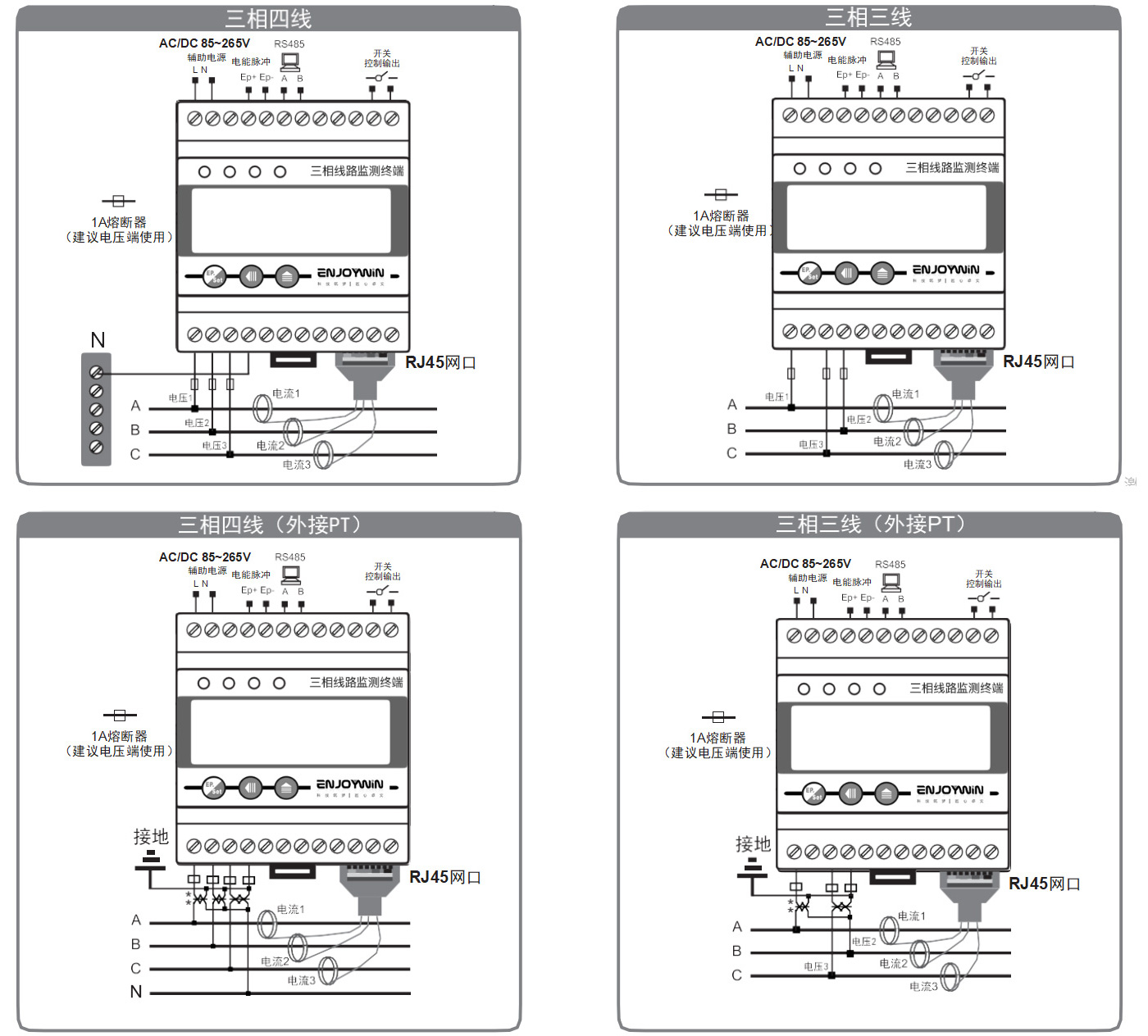

* 接线方式：三相四线 (3x57.7/100V, 3x220/380V),三相三线 (3x380V,
3x100V)；
* 接线错误报警，根据错误代码定位接线错误；
* 无源有功脉冲输出，符合DIN43864；

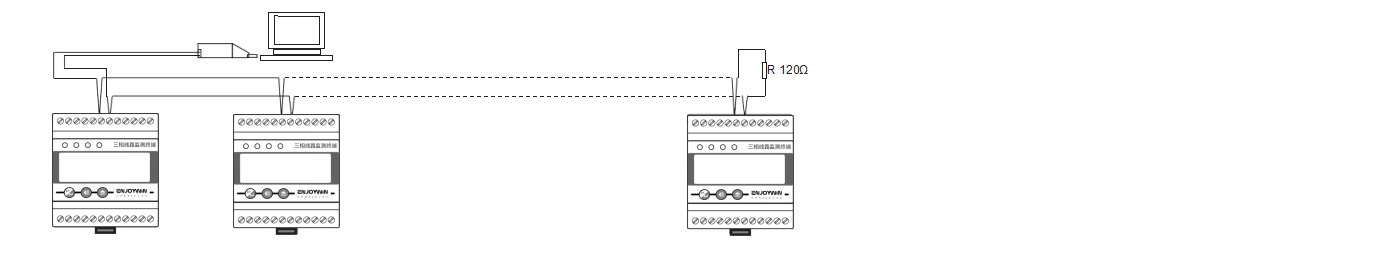

* 2线制RS485通信接口（自适应Modbus-RTU，DL/T645-1997,2007）；
* 选配一路无源开关量（干节点）输出，可控制外部开关；

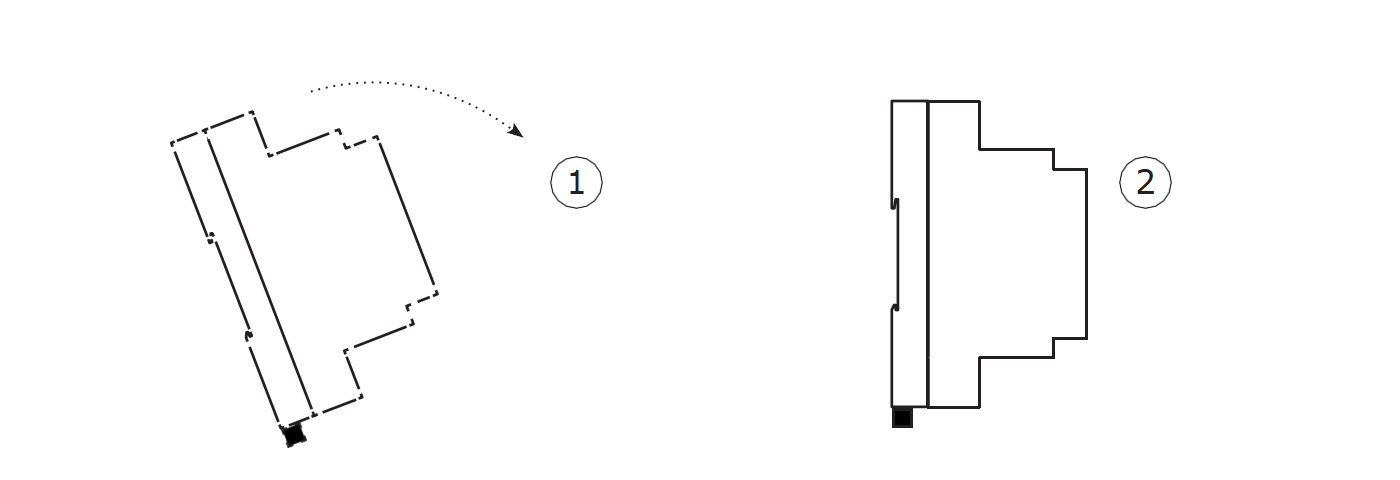

* 35mm标准导轨式安装；
* 提供免费调试软件，二次开发DLL动态库。
功能特征
- 开口式互感器设计，最大支持600A,免停电免拆线安装；
- 可测量包括电压、电流、功率、用电量等在内的30余参数;
- 支持参数配置及数据高清液晶显示；

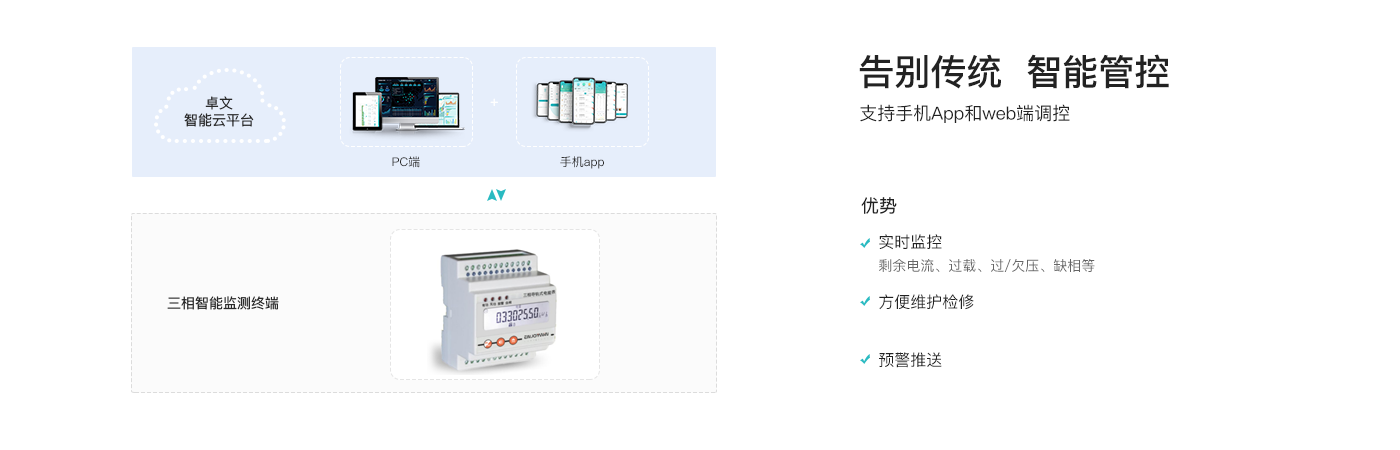

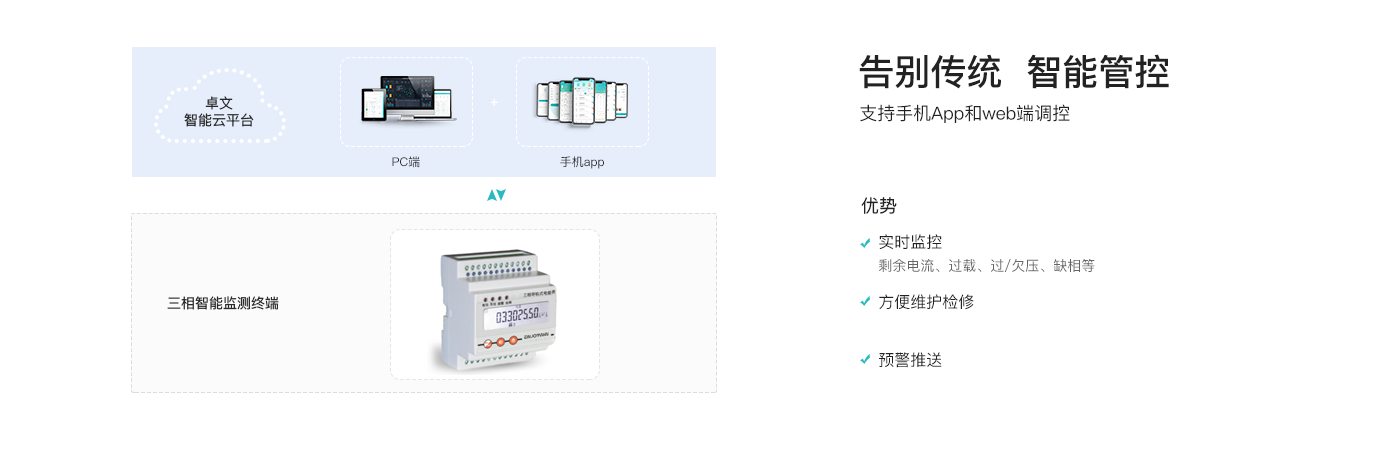

- 支持485、以太网、4G等多种通讯方式；
- 标准导轨式安装，省时省力；
- AC85V-265V交流宽电压供电。
显示方式

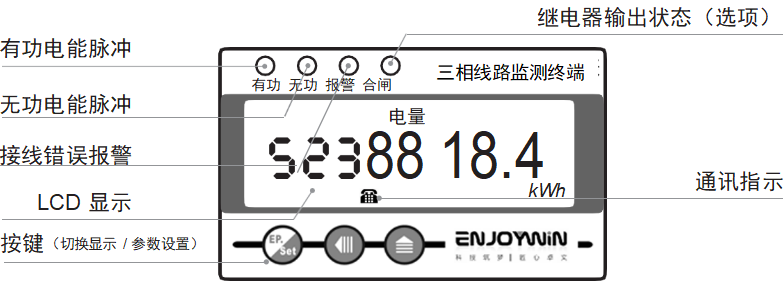

1、正常通信时，屏幕下方的会闪烁
2、如果上电后接线有接线错误，报警灯将常亮，可查看显示中错误编码确定接线错误原因:
